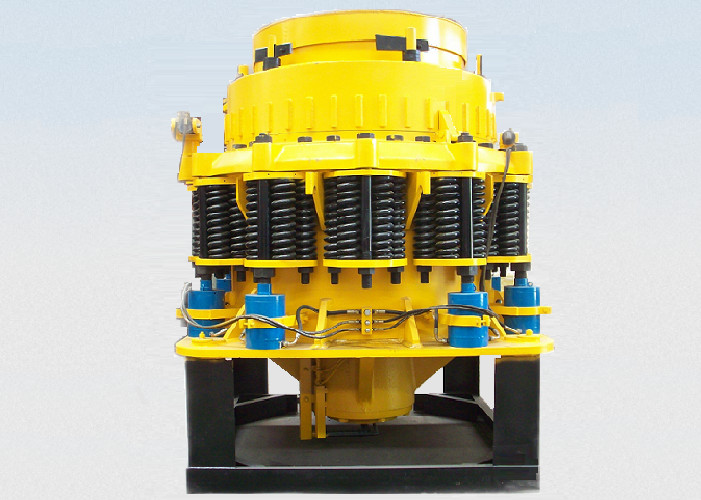

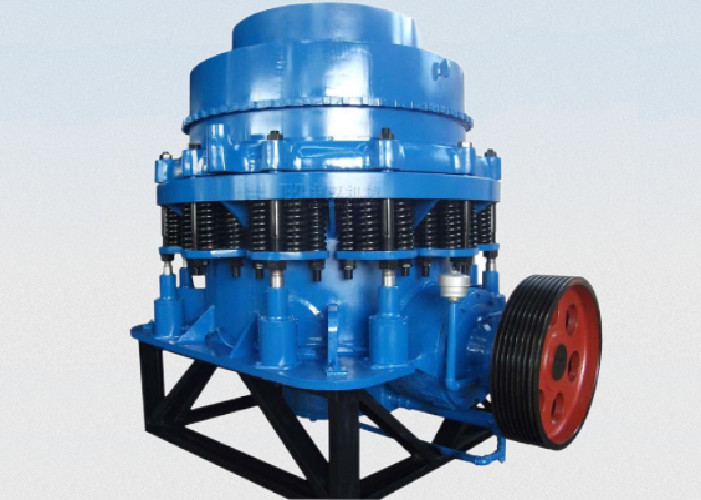

ISO9001 Symon Cone Crusher CS90B

ISO9001 Symon Cone Crusher CS90B ซีรีส์เครื่องบดกรวยประสิทธิภาพสูง





เครื่องบดกรวยประสิทธิภาพสูงรุ่น CS ได้รับการออกแบบและพัฒนาโดย บริษัท ของเราบนพื้นฐานของการแนะนำและดูดซับเทคโนโลยีต่างประเทศตามความต้องการของลูกค้าตามหลักการของการบดเคลือบลามิเนตและแนวคิดของการแตกหักมากขึ้นและการบดน้อยลง ความถี่สวิง รูปร่างโพรงที่เหมาะสมที่สุด และจังหวะที่เหมาะสมเครื่องบดประสิทธิภาพสูงที่ทันสมัยแบบ All-in-one

【ขนาดฟีด】: 13-51mm

【กำลังการผลิต】: 109-349T/h

【การใช้งาน】: ใช้กันอย่างแพร่หลายในการบดวัสดุหินที่มีความแข็งสูง, การบดวัสดุก่อสร้าง, โรงงานปูนซีเมนต์, ลานกรวด, โรงงานผสมคอนกรีต, ปูนแห้ง, การแยกก๊าซซัลเฟตของโรงไฟฟ้า, ทรายควอทซ์, ฯลฯ., โลหะ, เหมืองแร่, สารเคมี, ซีเมนต์, ถ่านหิน gangue, การก่อสร้าง, วัสดุทนไฟ, แก้วและเซรามิกและสถานประกอบการอุตสาหกรรมและเหมืองแร่อื่น ๆ ที่มีส่วนร่วมในการดำเนินการบดแบบรวมส่วนใหญ่เหมาะสำหรับการบดแร่ที่อ่อนนุ่มและแข็งต่างๆ

【วัสดุที่ใช้ได้】: เหมาะสำหรับหินแกรนิต, หินบะซอลต์, ไดเบส, หินดินดาน, หินควอทซ์, กรวดแม่น้ำ, หินปูน, แร่เหล็ก, โขดหิน, แร่โลหะที่ไม่ใช่เหล็ก, หินกรวดและวัสดุอื่น ๆ







Spec.ification	แบบอย่าง	ขนาดโพรง (หยาบ/ละเอียด)	ย้ายโคน เส้นผ่านศูนย์กลาง (มม.)	การปลดปล่อยการเปิด ขนาด (มม.)	MaxFeeding ขนาด (มม.)	ความจุ (ไทย)	พลัง (กิโลวัตต์)	ชั่งน้ำหนัก (ท)
CS-90/3	ค	ค	900	13-38	175	59-163	75	15
	บี	บี		9-22	102	45-91
	ดี	ดี		3-13	41	27-90
CS-1160	ค	ค	1200	13-38	160	70-215	110-132	23.8
	บี	บี		10-25	115	55-135
	ดี	ดี		6-9	80	47-90
CS-130	ค	ค	1225	13-38	180	105-220	132	24.5
	บี	บี		10-25	130	72-170
	ดี	ดี		10-19	90	70-125
CS-160/41	ค	ค	1295	16-51	200	135-350	160	26.8
	บี	บี		13-25	150	105-180
	ดี	ดี		10-19	102	80-140
CS-240/51	ค	ค	1650	22-64	267	330-725	250	49.5
	บี	บี		16-25	203	240-330
	ดี	ดี		10-19	140	190-330
CS-350/7	ค	ค	2134	25-76	303	608-99	350	83
	บี	บี		31-89	334	789-1270
	ดี	ดี		10-19	150	352-617















































































1. ความน่าเชื่อถือสูงและเสถียรภาพที่ดี

ระบบควบคุมอัตโนมัติใช้เพลาหลักที่มีเส้นผ่านศูนย์กลางขนาดใหญ่ โครงหลักสำหรับงานหนัก และระบบหล่อลื่นน้ำมันบางอิสระเพื่อให้แน่ใจว่าอุปกรณ์มีความทนทานและเชื่อถือได้อุปกรณ์ป้องกันการส่งผ่านของเหล็กช่วยให้มั่นใจได้ว่าหลังจากที่เหล็กเบ็ดเตล็ดผ่านช่องการบดแล้ว จะสามารถคืนค่าพอร์ตปล่อยเดิมได้อย่างรวดเร็วเพื่อให้แน่ใจว่ามีขนาดการปลดปล่อย



2. บำรุงรักษาง่ายและใช้งานง่าย

ชิ้นส่วนทั้งหมดสามารถถอดประกอบจากส่วนบนหรือด้านข้าง และประกอบกรวยคงที่และกรวยที่เคลื่อนย้ายได้สามารถถอดประกอบได้อย่างง่ายดายตลับลูกปืนเลื่อนบรอนซ์สามารถรักษาประสิทธิภาพการรับน้ำหนักที่ดีเยี่ยมในสภาพแวดล้อมที่มีการกระแทก การสั่นสะเทือน และการบดอัดสูง อีกทั้งยังประหยัดและบำรุงรักษาได้ง่ายกว่าตลับลูกปืนแบบกลิ้ง



3. ต้นทุนการดำเนินงานต่ำ การใช้งานที่หลากหลาย

เนื่องจากกำลังการผลิตขนาดใหญ่ ความน่าเชื่อถือสูงและการบำรุงรักษาที่สะดวก ต้นทุนการผลิตจะลดลงอย่างมากเครื่องนี้ทำให้เครื่องบดแบบกรวยมีสมรรถนะที่สูงมากเพื่อให้เหมาะกับกระบวนการบดต่างๆ ตั้งแต่การบดหยาบสุดไปจนถึงการบดละเอียด จากการบดแบบอยู่กับที่ไปจนถึงการบดแบบเคลื่อนที่



4. การบดแบบลามิเนทรูปร่างอนุภาคที่ดี

เครื่องใช้หลักการของการบดเคลือบเพื่อสร้างชั้นป้องกันของวัสดุซึ่งไม่เพียงลดการสึกหรออย่างมีประสิทธิภาพและยืดอายุการใช้งานของชิ้นส่วนที่เปราะบาง แต่ยังเพิ่มสัดส่วนของลูกบาศก์ในผลิตภัณฑ์และการลดลงของเข็มเหมือน หินมีความสม่ำเสมอมากขึ้น

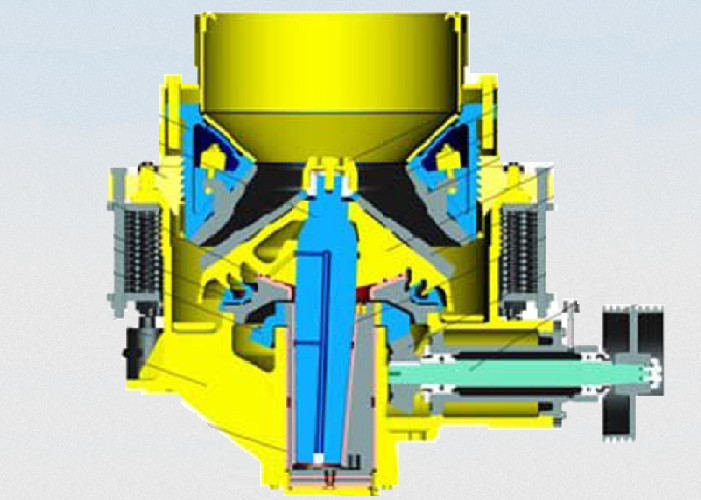

เมื่อเครื่องบดกรวยประสิทธิภาพสูงในซีรีส์ CS ทำงาน มอเตอร์จะขับเคลื่อนปลอกนอกรีตเพื่อหมุนผ่านสายพานวี รอกขนาดใหญ่ เพลาขับ เฟืองดอกจอกขนาดเล็ก และเฟืองดอกจอกขนาดใหญ่แกนของกรวยบดหมุนภายใต้แรงของปลอกเพลานอกรีต, เพื่อให้พื้นผิวของผนังบดอยู่ใกล้และห่างจากพื้นผิวของผนังปูนกลิ้งเป็นครั้งคราวเพื่อให้วัสดุได้รับผลกระทบอย่างต่อเนื่องบีบและโค้งงอในช่องบดรูปวงแหวนประกอบด้วยกรวยคงที่และ กรวยที่เคลื่อนย้ายได้หลังจากการอัดรีด การกระแทก และการดัดหลายครั้ง วัสดุจะถูกบดให้เป็นขนาดที่ต้องการและระบายออกทางส่วนล่าง
