Shanghai Banghuai Heavy Industry Machinery Co., Ltd.
| สถานที่กำเนิด: | เซี่ยงไฮ้ |
|---|---|
| ชื่อแบรนด์: | Shanghai banghuai Heavy Industry Machinery Co., Ltd |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | PEC220series เครื่องบดกราม |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | Price negotiable |
| เวลาการส่งมอบ: | 5-8 วันทำงาน |
| เงื่อนไขการชำระเงิน: | L / C, D / A, D / P, T / T, Wester N Union, MoneyGram |
| สามารถในการผลิต: | 100 |
| ขนาดอินพุต: | 0-1400mm | กำลังการผลิต: | 760-1590T/ชม |
|---|---|---|---|
| วัสดุที่ใช้บังคับ: | แร่ที่มีความแข็งต่างๆ เป็นต้น | เขตข้อมูลแอปพลิเคชัน: | การบดละเอียดสำหรับโลหะ การก่อสร้าง การขุด ฯลฯ |
| กำลังมอเตอร์ (KW): | 400 | น้ำหนัก (T): | 165.8 |
| หมายเลขรุ่น: | PEC220 | ขนาดโดยรวม (มม.): | 4700×2930×3460 |
| เน้น: | เครื่องบดหินกราม 500 มม. เครื่องบดหินกราม 75kw เครื่องบดหิน 75kw,75kw jaw stone crusher,75kw stone crushing machines |
||
รายละเอียดสินค้า
PEV1000×1200บดกราม บดกรวย บดหิน บดเหมือง

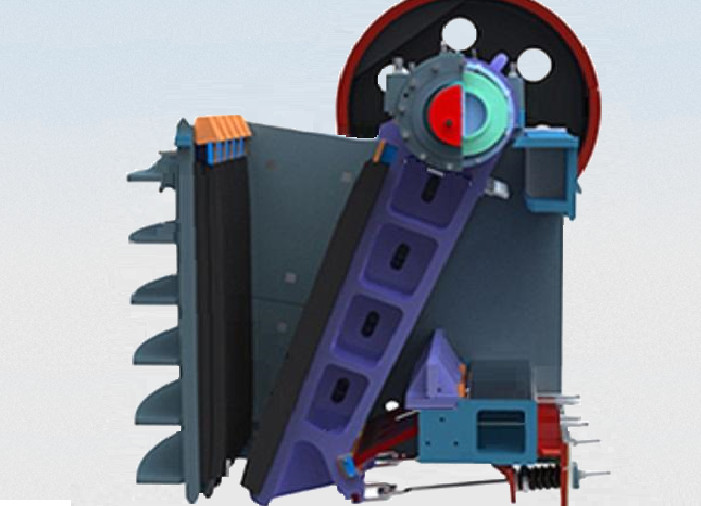

เครื่องบดส่วนใหญ่ประกอบด้วยแผ่นป้องกันหัวกราม, จานกรามเคลื่อนที่, แผ่นกรามคงที่, แผ่นป้องกันด้านข้าง, โครง, ฐานโฮสต์ (หักโดยไม่ใช้เข็มขัด), แผ่นข้อศอก, สปริง, แผ่นข้อศอก, กลไกการปรับพอร์ตปล่อย, เพลานอกรีต , ลูกปืน, รอกสายพาน (มู่เล่), ระบบสตาร์ท, อุปกรณ์ล็อคและระบบหล่อลื่น
โครงเชื่อมด้วยแผ่นเหล็กจานกรามคงที่ประกอบด้วยเพลทกรามคงที่บนและล่างและเพลทกรามคงที่ตรงกลาง (หักมากกว่า 75 ชิ้น) ซึ่งยึดติดกับผนังด้านหน้าของเฟรมโดยใช้เหล็กกดกรามคงที่และโบลต์แบบตายตัวเพลทกรามที่เคลื่อนย้ายได้นั้นจับจ้องอยู่ที่หัวกรามโดยเหล็กกดกรามที่เคลื่อนย้ายได้
นอกเหนือจากการรองรับหัวกรามและทำให้มันวิ่งตามเส้นทางการเคลื่อนไหวบางอย่างแล้ว ไลเนอร์ยังมีบทบาทในการป้องกันเมื่อช่องบดอัดเข้าไปในสิ่งแปลกปลอมซึ่งไม่สามารถหักได้และน้ำหนักบรรทุกเพิ่มขึ้นอย่างรวดเร็วนั่นคือการตัดโหลดและป้องกันส่วนอื่น ๆ จากความเสียหายจากการแตกหักด้วยตนเอง
อุปกรณ์ปรับแต่งใช้ประเภทการปรับลิ่ม และลิ่มสามารถเลื่อนไปทางซ้ายและขวาในรางของผนังด้านหลังของเฟรมหมุนน็อตหมุนของอุปกรณ์ปรับเพื่อขับเคลื่อนลิ่มให้เลื่อนไปทางซ้ายและขวาเพื่อปรับขนาดของพอร์ตปล่อย
ก้านดึงสปริง สปริง และอุปกรณ์ล็อคมีบทบาทในการล็อคเพื่อขันกรามที่เคลื่อนที่ให้แน่นและป้องกันไม่ให้แผ่นข้อศอกหลุดออกมา เพื่อให้เครื่องบดทำงานได้ตามปกติเมื่อเครื่องบดทำงาน แรงดันสปริงไม่ควรมากเกินไป ตราบใดที่สามารถขจัดเสียงกระทบระหว่างแผ่นข้อศอกและเบาะปรับแผ่นข้อศอกได้
| แบบอย่าง | PEC80 | PEC96 | PEC110 | PEC106 | PEC116 | PEC125 | PEC140 | PEC160 | PEC220 | |
| ขนาดป้อนเข้า (มม.) | 800(32) | 930(37) | 1000(44) | 1060(42) | 1150(45) | 1250(49) | 1400(55) | 1600(63) | 2000(79) | |
| ความลึกของพอร์ตฟีด (มม.) | 510(20) | 580(23) | 760(34) | 700(28) | 800(32) | 950(37) | 1070(42) | 1200(47) | 1500(59) | |
| กำลังไฟฟ้า (กิโลวัตต์) | 75 | 90 | 110 | 110 | 132 | 160 | 200 | 280 | 400 | |
| ความเร็ว (รอบ/นาที) | 350 | 330 | 260 | 280 | 260 | 220 | 220 | 220 | 200 | |
| ขนาดการคายประจุ (มม.) | ขนาดของพอร์ตจำหน่าย (มม.) | ความจุ(t/h) | ||||||||
| 0-60 | 40 | 60-90 | ||||||||
| 0-75 | 50 | 80-100 | ||||||||
| 0-90 | 60 | 100-130 | 125-160 | |||||||
| 0-105 | 70 | 120-160 | 145-185 | 155-220 | 160-230 | 170-220 | ||||
| 0-120 | 80 | 140-180 | 165-220 | 180-235 | 185-245 | 190-250 | ||||
| 0-135 | 90 | 160-200 | 185-245 | 210-250 | 220-260 | 215-280 | ||||
| 0-150 | 100 | 220-280 | 210-270 | 230-300 | 240-310 | 240-310 | 290-380 | |||
| 0-185 | 125 | 255-330 | 255-330 | 290-370 | 300-380 | 295-385 | 350-455 | 385-500 | ||
| 0-225 | 150 | 295-390 | 295-390 | 345-450 | 360-460 | 350-455 | 410-535 | 455-590 | 520-675 | |
| 0-260 | 175 | 395-520 | 410-530 | 105-525 | 470-610 | 520-675 | 595-775 | 760-990 | ||
| 0-300 | 200 | 450-595 | 460-610 | 160-600 | 530-690 | 590-765 | 675-880 | 855-1110 | ||
| 0-340 | 225 | 590-770 | 655-850 | 750-975 | 945-1230 | |||||
| 0-375 | 250 | 650-845 | 725-945 | 825-1070 | 1040-1350 | |||||
| 0-410 | 275 | 900-1170 | 1130-1470 | |||||||
| 0-450 | 300 | 980-1275 | 1225-1590 | |||||||
1, ส่วนประกอบ, การผลิตที่ยอดเยี่ยม

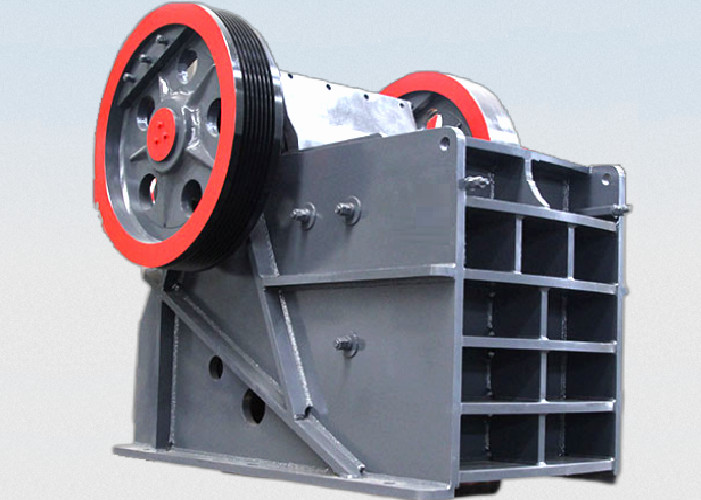

ขากรรไกรเคลื่อนย้ายได้ทำจากวัสดุอย่างดีและทนทานชุดประกอบขากรรไกรแบบเคลื่อนย้ายได้ประกอบด้วยการหล่อเหล็กคุณภาพสูง และขับเคลื่อนด้วยล้อช่วยแรงแบบหล่อเหล็กขนาดใหญ่สองล้อนอกจากนี้ เพลานอกรีตที่มีน้ำหนักมากยังได้รับการประมวลผลด้วยการตีขึ้นรูป ซึ่งทำให้การทำงานของเครื่องบีบอัดแบบกรามรุ่นนี้มีความน่าเชื่อถือมากขึ้น
เบาะนั่งแบริ่งใช้โครงสร้างเหล็กหล่อแบบบูรณาการ ซึ่งสามารถมั่นใจได้ว่าพอดีกับเฟรมการบด และเพิ่มความแข็งแรงในแนวรัศมีของเบาะแบริ่งอย่างมาก ในขณะที่เบาะแบริ่งแบบแยกไม่มีข้อได้เปรียบนี้การใช้เทคโนโลยีการวิเคราะห์ไฟไนต์เอลิเมนต์ เครื่องบดมีความแข็งแรงสูงกว่า
3 ใช้งานง่ายปลอดภัยและรวดเร็ว
ช่องบดใช้โครงสร้างรูปทรง "V" ที่สมมาตร ซึ่งทำให้ความกว้างที่แท้จริงของช่องป้อนอาหารสอดคล้องกับความกว้างเล็กน้อยของช่องป้อนการปรับพอร์ตการคายประจุทำได้เร็วและสะดวกยิ่งขึ้นเครื่องบดกรามแบบยุโรปมีการติดตั้งอุปกรณ์ปรับพอร์ตปล่อยลิ่มซึ่งง่ายกว่าปลอดภัยกว่าและเร็วกว่าการปรับปะเก็นแบบเก่า
4 อายุการใช้งานยาวนานและผลผลิตสูง
แบริ่งที่เลือกมีคุณสมบัติที่ใหญ่กว่าและความจุแบริ่งที่สูงขึ้นรถบดกรามของยุโรปทั้งหมดมีตลับลูกปืนเพลานอกรีตที่ใหญ่กว่าและทนทานกว่าเครื่องบดแบบอื่นๆ ที่มีข้อกำหนดเดียวกัน
ความจุแบริ่งที่สูงขึ้นและการปิดผนึกเขาวงกตที่มีประสิทธิภาพช่วยยืดอายุการใช้งานของตลับลูกปืนได้อย่างมากนอกจากนี้ เครื่องบดกรามยังใช้แผ่นป้องกันฟันเฟือง ซึ่งเพิ่มความยาวที่มีประสิทธิภาพของจานกรามและทำให้ผลผลิตสูงขึ้น

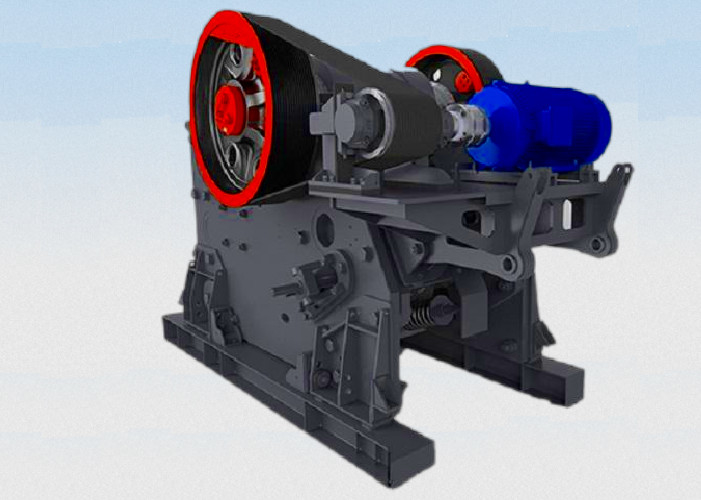

เมื่อบดกรามทำงาน มอเตอร์จะขับรอกเพื่อขับเคลื่อนเพลานอกรีตให้หมุน เพื่อให้กรามที่เคลื่อนที่เข้าใกล้และออกจากกรามที่อยู่นิ่งเป็นระยะ ส่งผลให้วัสดุจำนวนมากเข้าสู่ห้องบด เช่น การอัดรีด การถู และ การบดเพื่อให้วัสดุที่จะบดเปลี่ยนจากขนาดอนุภาคขนาดใหญ่เป็นขนาดอนุภาคขนาดเล็ก และค่อยๆ ลดลงจนขนาดอนุภาคตรงตามข้อกำหนดและถูกปล่อยออกจากเครื่องบด
