Shanghai Banghuai Heavy Industry Machinery Co., Ltd.
| สถานที่กำเนิด: | เซี่ยงไฮ้ |
|---|---|
| ชื่อแบรนด์: | Shanghai banghuai Heavy Industry Machinery Co., Ltd |
| ได้รับการรับรอง: | ISO9001 |
| หมายเลขรุ่น: | 6s |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | Price negotiable |
| เวลาการส่งมอบ: | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| สามารถในการผลิต: | 100 |
| ขนาดอนุภาคสูงสุด: | 2 | ความเข้มข้นของอาหาร: | 25-30 |
|---|---|---|---|
| สำหรับแร่: | 30-60 | น้ำยาล้างโต๊ะ: | 80-150 |
| ความชันตามยาว: | 1.4 | อัตราส่วนความยาวเมซ่า: | 2.6 |
| กำลังมอเตอร์: | 1.1 | ||
| แสงสูง: | 1.5kw Concentrifugal Gold Concentrator,30mm Feed Iron Ore Machine,หัวแร่เหล็ก Centrifugal Gold Concentrator |
||
1, คำอธิบายผลิตภัณฑ์

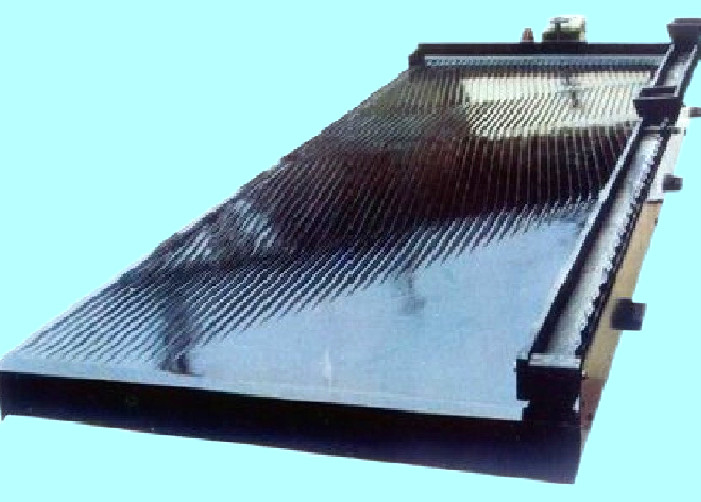

เครื่องปั่นแบบ 6 วินาที (หรือที่รู้จักในชื่อเครื่องปั่น 6S, เครื่องปั่นแบบ Beneficiation และเครื่องปั่น FRP) เป็นอุปกรณ์ปรับสภาพด้วยแรงโน้มถ่วงซึ่งพัฒนาขึ้นจากรางน้ำระนาบและต่อมาได้สร้างระบบของตัวเองขึ้นโดยมีการเคลื่อนไหวแบบลูกสูบแบบอสมมาตรเครื่องปั่น 6-s ประกอบด้วยสามส่วน: พื้นผิวเตียง โครงและกลไกการส่งกำลังพื้นผิวเตียงเป็นรูปสี่เหลี่ยมคางหมูหรือขนมเปียกปูน มีความเอียงตามขวาง 1 ° ~ 5 °รางป้อนแร่และรางป้อนน้ำถูกกำหนดค่าไว้เหนือขอบเอียงแถบเตียงถูกจัดเรียงตามยาวบนพื้นผิวเตียง และความสูงลดลงจากปลายด้านขับไปอีกด้านหนึ่งโครงเตียงรองรับพื้นผิวเตียงทั้งหมด และติดตั้งอุปกรณ์ส่งสัญญาณที่ปลายด้านหนึ่งของพื้นผิวเตียงหลังสามารถทำให้พื้นผิวเตียงเคลื่อนที่ไปข้างหน้าและมีลักษณะของการเคลื่อนที่กลับอย่างรวดเร็วเมื่อเข้าใกล้จุดสิ้นสุดซึ่งเรียกว่าการเคลื่อนที่แบบดิฟเฟอเรนเชียล
เครื่องปั่น 6 วินาทีเป็นอุปกรณ์สร้างประโยชน์ทั่วไปสำหรับการแยกแร่ที่มีเนื้อละเอียดเมื่อทำการแปรรูปแร่โลหะ ช่วงขนาดอนุภาคของ beneficiation ที่มีประสิทธิภาพคือ 3 ~ 0.019 มม. และขนาดอนุภาคขีดจำกัดบนสามารถเข้าถึง 10 มม.ข้อได้เปรียบที่โดดเด่นของเครื่องปั่นแบบ 6 วินาทีคือการแยกสารที่แม่นยำสูงหลังจากการคัดแยกครั้งเดียว สามารถรับสารเข้มข้นคุณภาพสูงหรือหางของเสีย และสามารถเชื่อมต่อผลิตภัณฑ์หลายรายการพร้อมกันได้เครื่องปั่นแบบแบน 6 วินาทีดูแลและปรับเปลี่ยนได้ง่ายข้อเสียเปรียบหลักคืออุปกรณ์ครอบคลุมพื้นที่ขนาดใหญ่และกำลังการประมวลผลต่อหน่วยพื้นที่โรงงานต่ำ
2 พารามิเตอร์ทางเทคนิค
ชื่อเรียก |
หน่วย |
โต๊ะทรายหยาบ |
โต๊ะทรายละเอียด |
ผอมลง |
|
มิติเมซ่า |
ระยะเวลา |
mm |
4450 |
4450 |
4450 |
ด้านคนขับกว้าง |
mm |
1855 |
1855 |
1855 |
|
เน้นกว้าง |
mm |
1546 |
1546 |
1546 |
|
ขนาดอนุภาคสูงสุด |
mm |
2 |
0.5 |
0.15 |
|
สำหรับแร่ |
t/d |
30-60 |
10-20 |
15-25 |
|
ความเข้มข้นของอาหาร |
% |
25-30 |
20-25 |
15-25 |
|
การเดินทาง |
mm |
16-22 |
11-16 |
8-16 |
|
ความถี่ |
ฉ |
15-48 |
48-53 |
50-57 |
|
น้ำล้างโต๊ะ |
t/d |
80-150 |
30-60 |
10-17 |
|
ความชันตามขวาง |
° |
2.45-4.5 |
1.5-3.5 |
1-2 |
|
ความชันตามยาว |
% |
1.4 |
0.92 |
… |
|
มุมเคาน์เตอร์ |
° |
32-42 |
40 |
42 |
|
พื้นที่แปรรูป |
… |
7.6 |
7.6 |
7.6 |
|
อัตราส่วนความยาวเมซ่า |
… |
2.6 |
2.6 |
2.6 |
|
กำลังมอเตอร์ |
KW |
1.1 |
1.1 |
1.1 |
|
3 หลักการทำงาน
การประยุกต์ใช้โต๊ะสั่นมีประวัติเกือบ 100 ปีโต๊ะเขย่าแบบเดิมทำขึ้นเพื่อเตรียมถ่านหินในปี พ.ศ. 2433 โดยใช้การเคลื่อนที่แบบลูกสูบไม่สมมาตรของพื้นผิวเตียงที่เกิดจากการกระแทกเครื่องปั่น 6 วินาทีสำหรับ beneficiation (เครื่องปั่น beneficiation) ผลิตโดย A. Wilfley ตั้งแต่ปีพ. ศ. 2439 ถึง พ.ศ. 2441 และใช้กลไกการโค้งงอที่ผิดปกติในปี ค.ศ. 1918 plantio ได้สร้างกลไกการส่งสัญญาณอีกแบบหนึ่งด้วยคันโยกลูกเบี้ยวโครงสร้างหัวเชคเกอร์ 6-s สองตัวนี้ยังคงใช้งานอยู่หลังการปรับปรุงหลังสงครามโลกครั้งที่สอง เยอรมนีสร้างเครื่องปั่นไฟแบบ 6 วินาทีที่เร็วด้วยแรงขับแบบนอกรีตเครื่องปั่นแบบสปริงแรงเฉื่อย 6-s ได้รับการพัฒนาอย่างประสบความสำเร็จในปี 2507 และได้รับความนิยมและนำไปใช้ในการผลิต
4. โครงสร้างหลักพับ

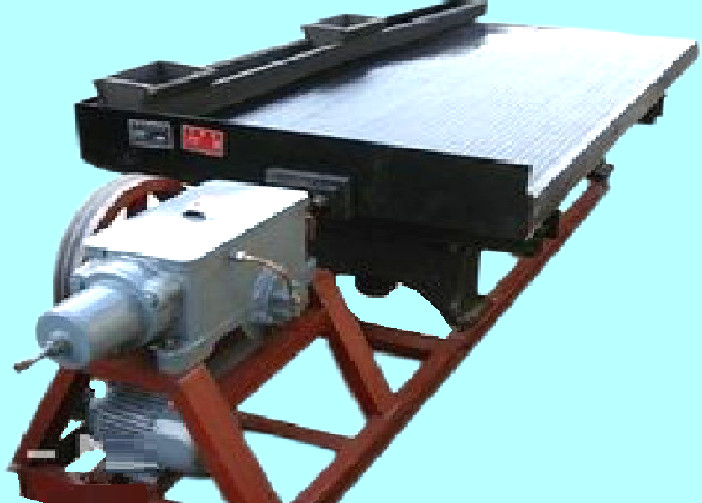

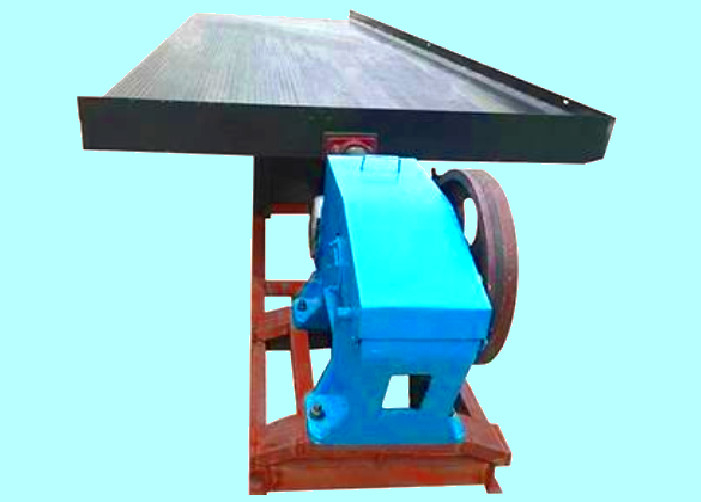

เครื่องปั่นส่วนใหญ่ประกอบด้วยแปดส่วน: หัวเตียง, มอเตอร์, ตัวควบคุมความลาดชัน, พื้นผิวเตียง, รางแร่, ถังเก็บน้ำ, แถบขาเข้าและระบบหล่อลื่นการเคลื่อนที่แบบลูกสูบเกิดขึ้นจากกลไกการส่งผ่านก้านสูบของข้อเหวี่ยงมอเตอร์ขับเคลื่อนรอกขนาดใหญ่เพื่อขับเคลื่อนเพลาข้อเหวี่ยงเพื่อหมุนผ่านสายพาน และตัวโยกจะเลื่อนขึ้นและลงเมื่อตัวโยกเลื่อนลง แผ่นข้อศอกจะดันเพลาด้านหลังและแกนลูกสูบให้เคลื่อนที่ถอยหลังสปริงถูกบีบอัดและพื้นผิวเตียงเชื่อมต่อกับแกนลูกสูบผ่านเบาะนั่งดังนั้น ในเวลานี้พื้นผิวเตียงก็ขยับถอยหลังเช่นกันเมื่อตัวโยกเลื่อนขึ้นด้านบน สปริงจะถูกผลักโดยแรงตึง จากนั้นพื้นผิวเตียงจะเคลื่อนไปข้างหน้า
